Bauteilreinigungsanalyse 4.0 – Fraunhofer IVV stellt Modellanlage auf der PARTS2CLEAN 2021 vor

Pressemitteilung /

Passend zum diesjährigen Motto der Messe PARTS2CLEAN »Qualität braucht Perfektion« zeigt das Fraunhofer-Institut für Verfahrenstechnik und Verpackung IVV in Stuttgart eine Lösung für die komplexen Herausforderungen einer „Reinigung 4.0“. In Halle 4, Stand B22 präsentiert das Institut vom 5.-7. Oktober 2021 eine innovative Modellanlage für die digitalisierte Analyse industrieller Bauteilreinigungsprozesse.

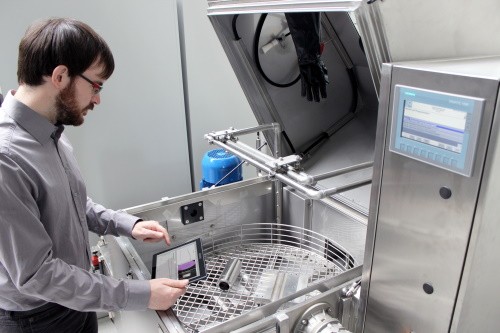

Mann bedient Modellanlage zur Bauteilreinigung.
Die praxistaugliche Modellanlage des Fraunhofer IVV demonstriert eine digitalisierte Analyse industrieller Bauteilreinigungsprozesse.

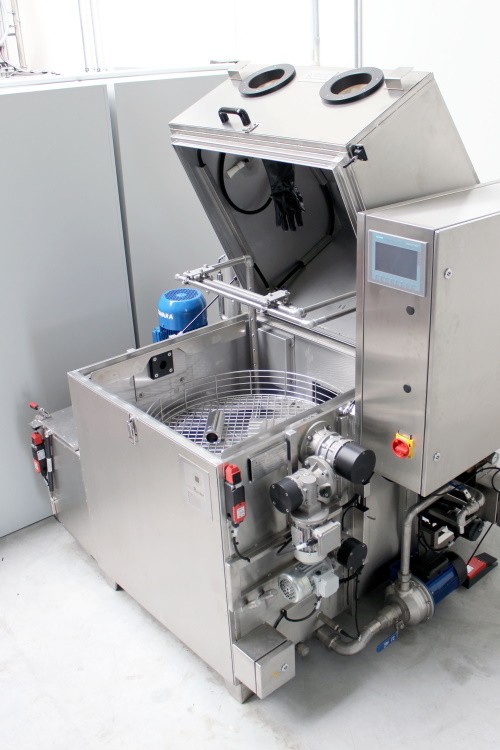

Bild der Modellanlage zur Bauteilreinigung
Die digitale Systemlösung zur Reinigungsanalyse eignet sich zum Einsatz in der Neuplanung von Reinigungsanlagen sowie in Bestandsanlagen.

Digitaler Lösungsansatz für durchgängig qualitätsgesteuerte Bauteilreinigungsprozesse

Die praxistaugliche Modellanlage ermöglicht eine smarte, vernetzte Prozessdatenerfassung. Sie setzt sensorbasierte Daten aus dem Reinigungsprozess in Zusammenhang, bestimmt den Einfluss der Parameter und wandelt die gewonnenen Daten in für die Bedienenden direkt verwertbare Informationen um. Damit unterstützt der Prototyp den sich abzeichnenden Wandel von einer erfahrungs- hin zu einer wissensbasierten Organisation der Prozessabläufe.

Die so gewonnenen Erkenntnisse und Ergebnisse sind entscheidend für eine qualitätssichernde Prozessführung und die Effizienzsteigerung des Reinigungsprozesses.

Die Systemlösung kann in der Neuplanung von Reinigungsanlagen sowie in Bestandsanlagen eingesetzt werden, da sie unabhängig von Betriebssystemen und der Maschinen- und Anlagensteuerung funktioniert.

Kombinierte Inline-Verschmutzungsdetektion mit integrierter KI-Anwendung erleichtert Badzustandsüberwachung

Damit sich der Zustand der Verschmutzung und der Reinigungsfortschritt direkt während der Reinigung ermitteln lassen, entwickelte das Team um Dr. Enrico Fuchs im Fraunhofer IVV ein neuartiges, kostengünstiges System für Inline-Messungen innerhalb einer Spritzreinigungsanlage.

Bei dem in Zusammenarbeit mit der Georg Render GmbH entwickelten Demonstrator kommt ein auf UV-Anregung basierender Verschmutzungssensor zum Einsatz, welcher direkt in der Spritzkammer zu einem diskreten Zeitpunkt den Verschmutzungsgrad am Bauteil bestimmt. Im Waschbad befindet sich zusätzlich ein Inline-Spektroskop, dessen Messergebnisse Aussagen zum Verschmutzungsgrad und der Konzentration der Reinigungsmittel im Waschbad erlauben.

Durch die Integration von KI-Anwendungen ist eine zielorientierte Auswertung der verschiedenen erhobenen Daten möglich. Es können Störungsanalysen durchgeführt und Handlungsempfehlungen für die Bedienenden abgeleitet werden. Perspektivisch ist die Einbindung des Erfahrungswissens der Maschinenbedienenden in Kombination mit maschinellem Lernen möglich.

HMI: Aufgaben- und bedienergerechte Datenpräsentation

Um eine sinnvolle, benutzerunterstützende Darstellung der Messergebnisse zu ermöglichen, hat das Team in die Modellanlage ein nach den Prinzipien des Ecological Interface Design gestaltetes HMI integriert. Dieses wurde zusammen mit der Expertise im Bereich Ingenieurpsychologie am Institutsteil Verarbeitungstechnik entwickelt. Als »Mediator« zwischen Mensch und Maschine ermöglicht eine innovative HMI-Gestaltung eine Verbesserung des Prozessverständnisses der Bedienenden sowie eine digitale Verarbeitung von Erfahrungswissen. Das führt zur Reduzierung von Bedienfehlern, kürzeren Bedienzeiten und damit zu einer Steigerung der Prozesseffizienz.
